Rechteckschacht

Gerinne Ausführung
Rohling, ohne Gerinne
Beton
Steinzeughalbschale (nur bis dR 1300)
Klinker
Berme
Beton
Klinker
Gerinne-Höhe
ohne
bis Scheitel (=dR)
bis Kämpfer (=dR/2)
Steigelemente
ohne
Steigeisen DIN 1212 E
Steigbügel
Steigbügel Edelstahl
Gewicht
Rohling 5,4 t
Abdeckplatte 1,5 t
Belastungsklasse
D 400
Volumen
3,4 m³
Abmessungen innen
1600 x 1200 x 1800 mm (L x B x H)
Abmessungen außen
1900 x 1500 x 2000 mm (L x B x H)
Abdeckplatte
Mit Einstiegsöffnung DN 1000
Mit Einstiegsöffnung DN 625
Mit Einstiegsöffnung DN 800 (eckig möglich)
Die runde Form von Schachtunterteilen ermöglicht, selbst bei steigenden Nenndurchmessern, geometrisch nur begrenzte Werte der Durchmesser von Rohreinbindungen. Rechteckschächte ermöglichen eine fast vollständige Auslastung der inneren Seitenausdehnung des Schachtes. Unser Rechteckschacht bietet Platz für Rohreinbindungen bis dR 1500. Bei vorgegebenen oder beengten Platzverhältnissen lässt er sich auch als Wasserspeicher oder für ähnliche Funktionen einsetzen. Bei der Gerinneausführung lassen sich viele Sonderlösungen realisieren.

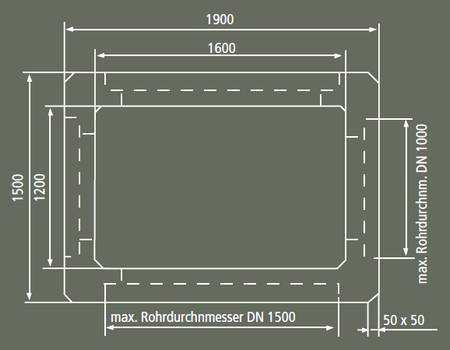

Schema Rechteckschacht mit Maßangabe
Sprache / jezyk
Wir sind Mitglied im

Vieleckschacht

Vieleckschächte werden aus einzelnen , miteinander verbundenen Betonplatten gefertigt. Dadurch können viele Sonderlösungen berücksichtigt werden. Jeder Schacht wird individuell und nach Kundenvorgabe geplant und gefertigt. Alle Fragen zur Ausführung Ihrer Bauwerke beantworten Ihnen unsrer qualifizierten Mitarbeiter gern.

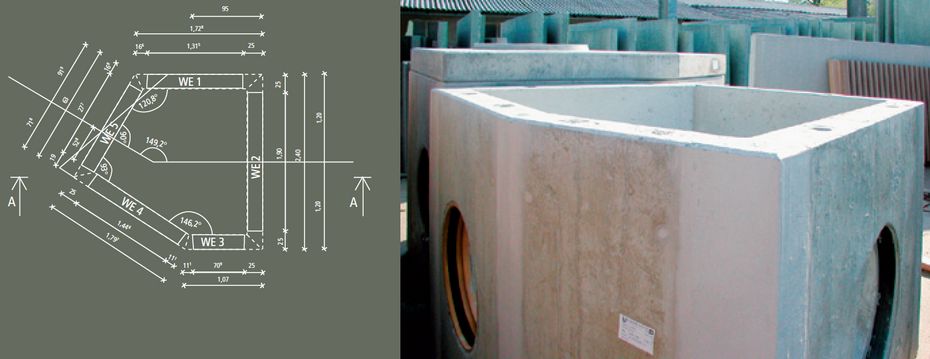

Vieleckschacht mit Montageplan
Beispiel, Vieleckschacht mit Montageplan
Infraschächte® sind Schachtbauwerke mit einem Innenleben aus abwasserbeständigem Kunststoff. An einem Schachtunterteil werden Regenwasser- und Schmutzwasserkanal angeschlossen.

Predl Infraschacht

®
ein offenes Sohlgerinne für Schmutzwasser
einen Kanal für Regenwasser, der über eine druckwasserdichte Inspektionsöffnung gewartet werden kann
ein optionales Leerrohr, das bei Bedarf verschiedene Leitungen (Trinkwasser, Kommunikation, Gas) aufnehmen kann
Möglichkeit von Abwinkelungen im Hauptgerinne bis zu 50° (bei DN 1000 auf Anfrage)
Möglichkeit der Einbindung von Zuläufen in Winkeln von 45° zu 90° (bei DN 1000 auf Anfrage)

Eigenschaften:

-
-

-

-

-

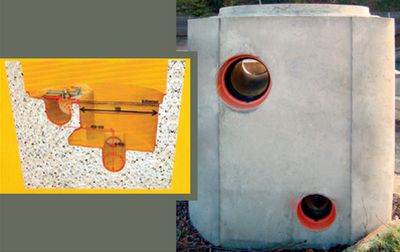

Infraschacht® mit Gerinnequerschnitt

GFK-Infraschacht® DN 1000

Schmutzwasser bis dR 150, Regenwasser bis dR 200
Leerrohr bis dR 200

GFK-Infraschacht® DN 1200


Schmutzwasser bis dR 300, Regenwasser bis dR 400
Leerrohr bis dR 200

GFK-Infraschacht® DN 1500


Schmutzwasser bis dR 400, Regenwasser bis dR 400
Leerrohr bis dR 200

Lieferprogramm:
